墨點狗在海南陵水圖書館項目,所做的BIM施工深化設計,包括了裝配式構件深化、土建深化、機電管線深化、砌體深化四大部分,其可視化交底更清晰,應用落地性更強,對施工措施具備明顯的指導性,得到了海南陵水圖書館施工方的一致認可。

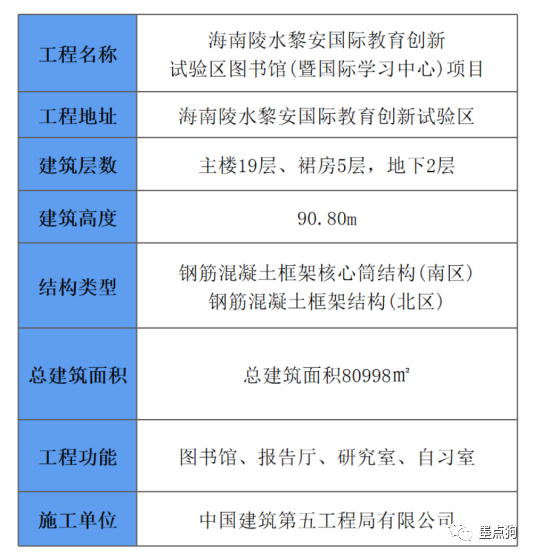

我們先來回顧一下陵水圖書館的項目信息:
一、施工方未做深化設計前存在的施工難點
★1. 設計圖紙未充分考慮到實際施工場景,如安裝尺寸要求、檢修空間要求等;
★2. 設計文件無法對施工工序和施工流程做出清晰指導。
以上會給施工團隊帶來返工,造成施工難度增加,施工周期和成本不可控。
二、墨點狗BIM施工深化設計應用亮點

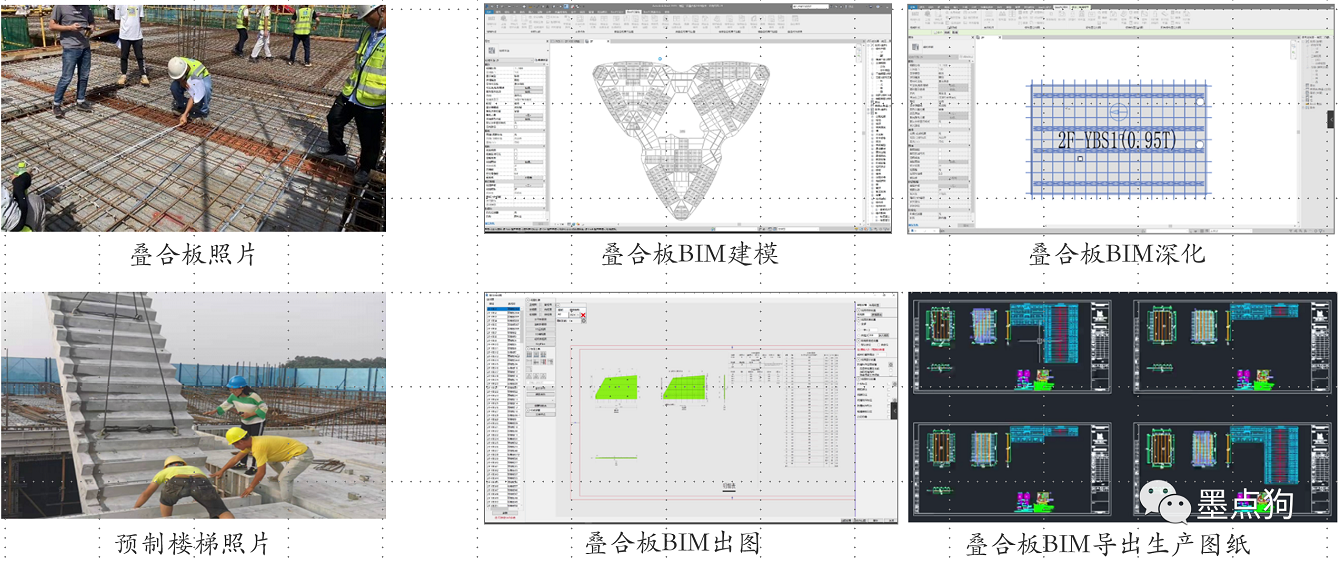

▲1.裝配式構件深化設計
裝配式概況:項目預制構件包括疊合板、預制樓梯。
BIM措施:對構件的配筋、水電、預埋件等進行三維深化設計。
應用效果:自動生成BOM清單和構件詳圖,綜合提高了裝配式構件的深化、生產和施工品質。
▲2.土建深化設計
施工難點:項目結構異形,弧形梁、圓形柱較多,施工工藝復雜。
BIM措施:基于BIM進行三維深化設計。
應用效果:發現結構問題126處,通過與設計充分溝通,126處結構問題全部解決。
▲3.機電管綜深化設計
施工難點:圖書館書架凈高要求高,管線綜合排布不僅滿足功能要求,還需要美觀。
BIM措施:基于BIM進行機電全專業深化設計。
應用效果:發現機電圖紙問題150余項,均與設計溝通解決;識別出軟、硬碰撞687處,全部重新調整優化完成;一共識別26處凈高不滿足區域,通過優化施工方案解決18處,通過設計變更解決8處;一共完成256處洞口提前預埋套管。
▲4.砌體排布深化設計
施工難點:項目砌體共10193立方,降低施工過程損耗,符合綠色施工標準。
BIM措施:通過BIM技術對砌體排布,進行深化設計。
應用效果:非標砌塊的集中切割;洞口留置的精確定位;圈梁、過梁,構造柱、門窗洞口等自動統計。
三、施工方對墨點狗BIM施工深化方案的反饋
墨點狗為陵水圖書館所做的BIM施工深化設計方案,有益于輔助施工方現場管理、降低施工難度。
施工方對墨點狗BIM深化設計效果反饋是:
●1. 認可墨點狗BIM施工深化方案的施工指導性,要求分包單嚴格按照墨點狗BIM深化成果施工;
●2. 對墨點狗BIM團隊專業性認可,當遇到施工障礙時,會第一時間找墨點狗BIM深化設計團隊溝通,共同通過BIM制定解決方案。
想了解更多關于BIM施工深化設計的應用點或案例,歡迎聯系墨小研索取。
